AW2-09 Filtro per nebbia d'olio
La serie AW di Absolent è costituita da filtri per nebbia d’olio compatti e montati su macchina, progettati per soddisfare i requisiti di precisione e micro-lavorazione. Struttura leggera, basse vibrazioni e installazione Plug & Play. AW stabilisce un nuovo standard per le soluzioni di aria pulita in ambienti di produzione dove lo spazio è limitato e la qualità della produzione è fondamentale.

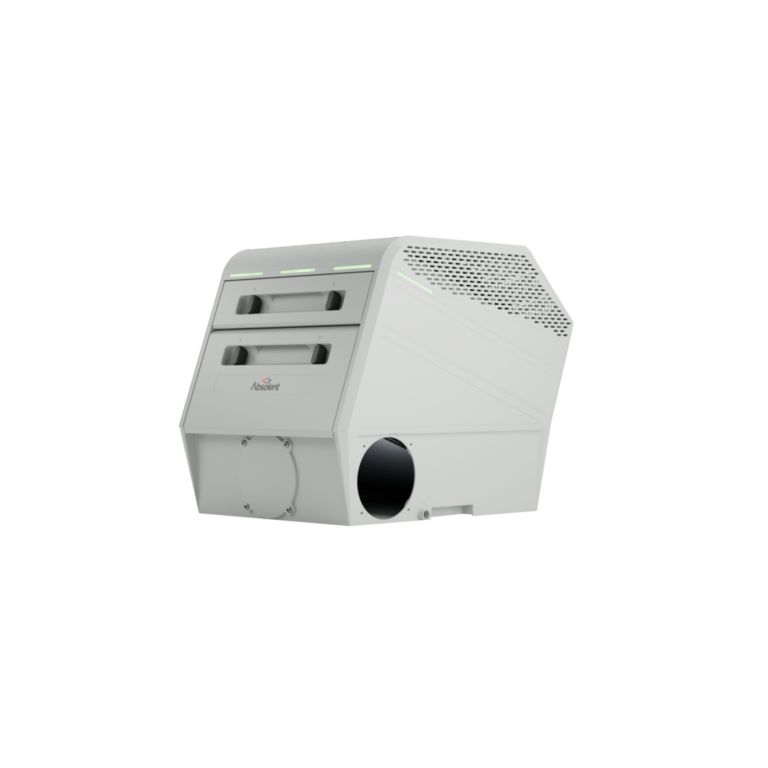

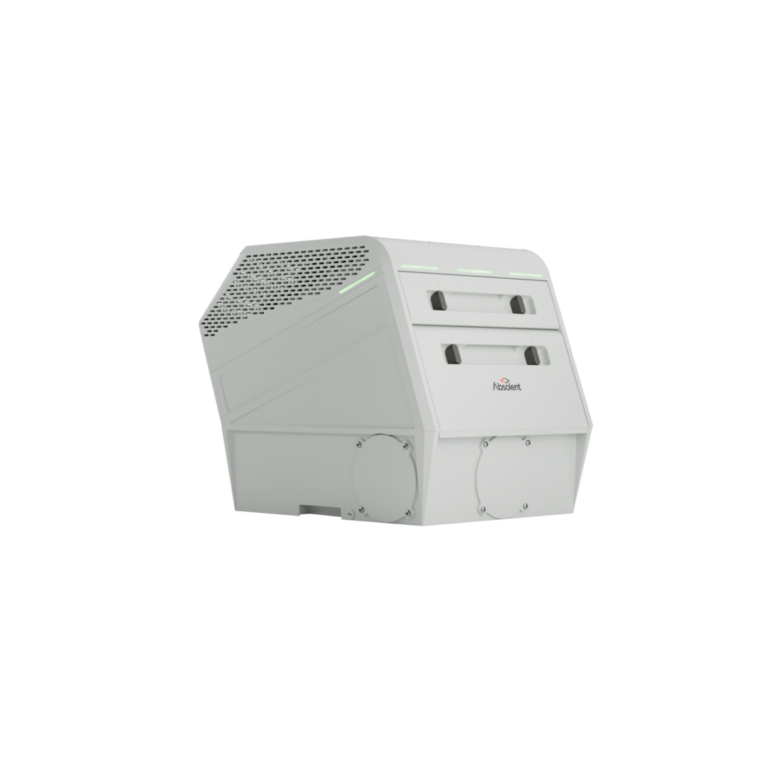

AW2-09 è l’unità più compatta della serie. Pesa solo 24 kg ed è una soluzione realmente montata su macchina con un ingombro ridotto e vibrazioni minime. Nonostante le sue dimensioni, fornisce un filtraggio dell’olio affidabile con un carico di particelle di 15 mg/m3 e una portata d’aria di 250 m3/h.
• 5 flussi d’aria precalibrati per un’installazione rapida e personalizzata
• 4 punti di connessione per un’installazione flessibile
• Ventilatore EC avanzato per un funzionamento senza vibrazioni ed efficiente dal punto di vista energetico
• Design Plug & Play: pronto all’uso immediatamente
Progettato per la precisione
La ventola a basse vibrazioni protegge le macchine ad alta precisione e la qualità della produzione
Leggero e compatto
Consente di risparmiare spazio e si adatta facilmente a qualsiasi configurazione di produzione
Filtri che durano nel tempo
Catch&Release™ drenaggio e filtrazione multistadio prolunga la durata dei filtri HEPA
Unmatched Filtration Power Density
Massime prestazioni di filtrazione per metro quadrato.
La gamma AW è dotata della tecnologia Absolent Catch & Release (TM) con letto di fibre e cassette filtranti autodrenanti e dei controlli Absolent Ecodrive (TM) per garantire una soluzione efficiente dal punto di vista energetico.
Opzioni disponibili per AW:
• Montaggio antivibrante
• Adattatore di ingresso
• HMI portatile
• Soluzione IoT
• Supporto
Come funziona?
L’unità AW si collega direttamente al vano macchina dove si genera la nebbia d’olio. L’ingresso può essere posizionato a destra, a sinistra, davanti o sotto, a seconda dell’installazione. Una ventola integrata crea una pressione negativa all’interno del vano, aspirando l’aria contaminata nell’unità di filtrazione.

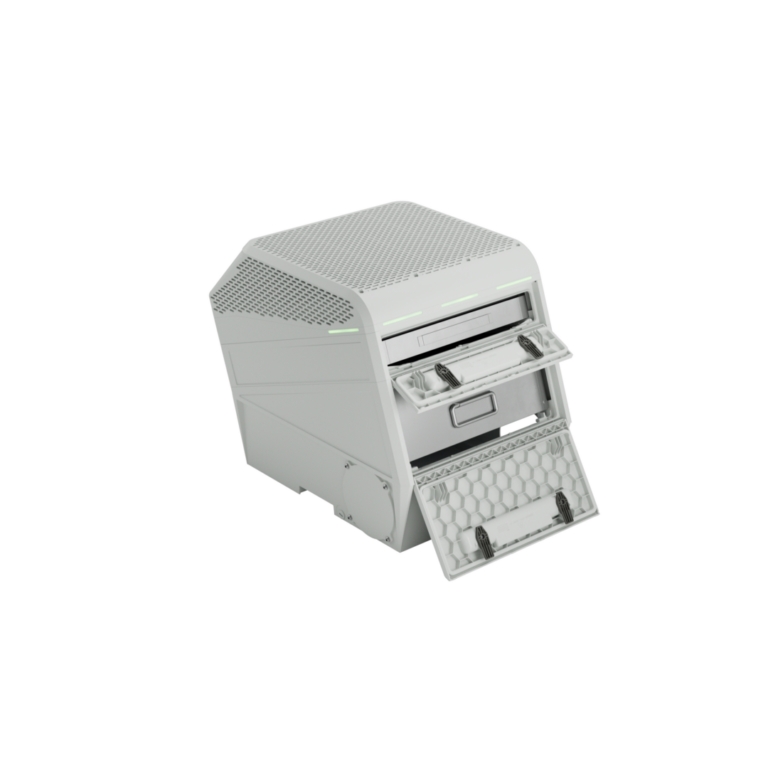

All’interno dell’unità, l’aria passa attraverso un sistema a due stadi. I filtri in fibra Catch & Release™ catturano e drenano continuamente le particelle di olio. Ciò impedisce la saturazione del filtro e ne prolunga la durata. Il liquido drenato si raccoglie nella parte inferiore, dove può essere reimmesso nel processo o convogliato in un contenitore separato. Le particelle rimanenti vengono rimosse in uno stadio di filtraggio HEPA H13 prima che l’aria pulita venga rilasciata attraverso l’uscita superiore.
Per adattarsi alle diverse condizioni di lavorazione, l’unità è preimpostata in fabbrica su un flusso d’aria predefinito e regola automaticamente la velocità della ventola man mano che i filtri si riempiono. Gli utenti possono selezionare tra cinque livelli di flusso d’aria preimpostati tramite l’HMI, garantendo prestazioni stabili ed efficienza energetica in base alle diverse esigenze di processo.
| Informazioni tecniche | Metrico | Imperiale |
|---|---|---|
| Applicazione | Lavorazione & rettifica | Lavorazione & rettifica |
| Flusso d'aria nominale | 250 m3/h | 147 cfm |
| Carico di particelle | 15 mg/m3 | 15 mg/m3 |
| Carico di particelle (< 1 μm) filtro standard | 2 mg/m3 | 2 mg/m3 |
| Carico di particelle (< 1 μm) filtro ad alta densità | 4 mg/m3 | 4 mg/m3 |
| Classe energetica del ventilatore | IE5 | IE5 |
| Tipo di motore del ventilatore | EC | EC |
| Numero di cassette filtro | 2 | 2 |
| Prefiltro | Sì, come opzione | Sì, come opzione |
| Condotto di ingresso Ø | 150 mm | 5.9 in |
| Larghezza | 470 mm | 18.5 in |
| Altezza | 530 mm | 20.9 in |
| Profondità | 665 mm | 26.4 in |
| Peso, cassette vuote | 24 kg | 52.9 lb |
| Peso, senza cassette | 17.4 kg | 38.4 lb |
